一、前言
本包裝機適用于醬油、醋、果汁、牛奶等液體,采用厚0.08mm聚乙烯薄膜,其成形、制袋、定量灌裝、油墨印字、封口切斷等過程全部自動進行。薄膜在包裝前進行紫外線消毒,符合食品衛生的要求。
二、技術參數
1、生產效率:2000袋/h
2、包裝質量范圍:200-500g/袋
3、灌裝精度:±1.5%/袋
4、薄膜尺寸規格:厚度-0.08mm,寬度-320mm(240mm)
5、電 源:220/380V,50Hz
6、整機功率:1.2KW
7、機器重量:350kg
8、外形尺寸:長×寬×高——1057×750×1870

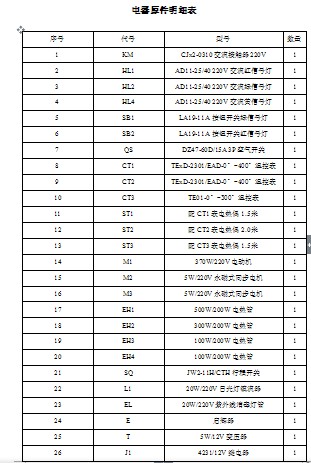

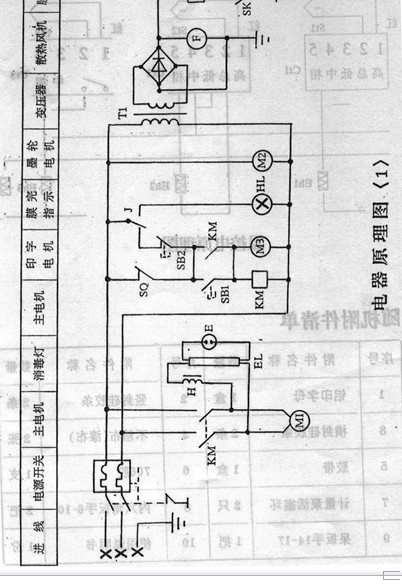

三、機器的工作原理及主要部分簡介

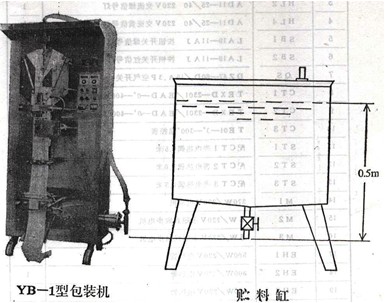

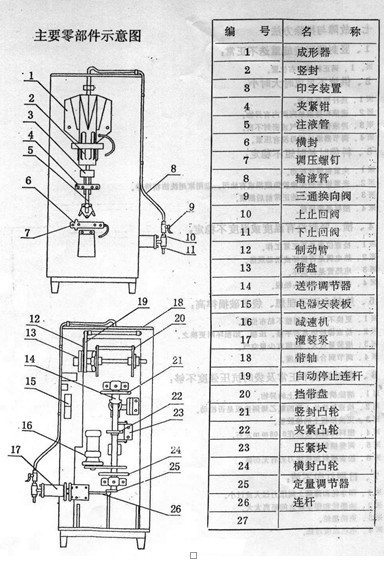

1、外形結構示意圖(圖1)
2、工作原理:單片塑料薄膜通過成形器形成薄膜筒,經豎封加熱塊壓合迭封后,進行印子、送袋、灌裝、橫封、切斷從而完成的整個制袋過程。
3、主傳動系統:主傳動系統采用x120WD0.37-2-1/43行星擺線針輪減速機帶動鏈輪使主軸轉動,帶動豎封凸輪、送帶傘齒輪、推桿凸輪、橫封凸輪、灌裝調節器,完成該機全部動作。
4、送帶部分:有送帶傘齒輪傳動送帶調節器,帶動夾緊鉗上下移動完成所需尺寸送帶。
5、豎封部分:在成形器下部,經成形器成形后的薄膜筒,通過豎封加熱塊進行迭封,復位的動作由主軸上豎封凸輪來驅動完成。
6、油墨印字是本機和其他機型所區別的一個重要功能裝置,本裝置采用直熱式和機械離合的方式完成油墨印字,具有自己清晰,換字方便,使用可靠。
7、灌裝部分:由計量泵將灌裝液體經注液管注入薄膜筒內,量的大小由定量調節器調整。
8、橫封部分:在夾鉗下方,經成形、豎封、灌裝后的薄膜袋,由橫封加熱塊來粘合切斷來完成整個制袋過程。
9、自動停止部分:當機器工作時,如薄膜用完后機器完自動停機,停止連接部分由連接桿壓在帶軸薄膜上。
四、操作與調整
1、正確接通電源,激起主軸旋轉方向為逆時針。
2、開機運轉5-10分鐘,用清水沖洗管道、計量泵。以確保達到食品衛生標準。
3、先將塑料薄膜筒套在料架絲桿上,在將基座緊固。以成形中心為基準,使薄膜成形時保證左右寬度一致,用兩段檔袋手輪壓緊、固定,調整制動臂拉簧拉力,以送帶靈活、剎車良好為宜。

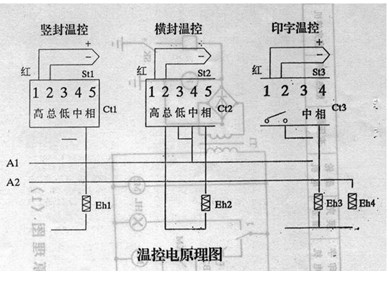

4、將豎封溫度調整到150-200℃,可視室溫及薄膜材質再進行微調,以粘牢為宜,印字輪溫度調到80℃-100℃左右,以字跡清楚為宜,預熱30分鐘使加熱塊恒溫后,方可灌裝生產。
5、調整送帶連桿在送帶調節器上的位置,可得到所需袋長度,向外調為延長,向里調味縮短。調整時限將縮塊上的堅固螺母擰松,再擰動調整形手柄,調整好后,即可把緊固螺母緊固。
6、調整計量泵連桿在定量調節器上的位置,可使得到所需裝量。向里調整為減少,向外調整為增大(方法如條5)
7、油墨印字部分:調整油墨輪和字母之間距離,應轉動油墨輪調節按鈕,使油墨輪和字母之間有手感到輕摩擦之感覺為宜,字母輪和薄膜之間壓力調節,應調節印字盒后面的三只固昆定螺絲的螺母,以字跡清晰為準,本機出廠前已經將整個印字裝置調節到最佳位置。注意:停機時應將四氟隔熱片(吊在機盒上)插入印字輪和薄膜之間,以免燙壞薄膜。
8、當薄膜卷使用完后,機器會自動停止,換上新薄膜卷,用膠袋和機內留下的薄膜接好后續用。
9、定期檢查橫豎封加熱塊,應及時清除黏附的污物。清除時不允許使用金屬工具,以免損壞工作面,并定期(每班數次)在豎橫封不粘布上擦涂硅脂,以延長不粘布壽命和增加熱封效果。
五、維護和保養
1、當設備停止使用時再及時用清水沖凈管道中的殘液,否則殘液變質后會影響下個班次的產品質量。
2、每班定期檢查各運動部件和潤滑狀況,并隨時加足30#潤滑油或鋰基脂。否則工作不正常,并且嚴重影響機器使用壽命。
3、每班定期檢查,清除干凈橫封端面上的異物,不允許有結垢現象,否則易造成熱傳導率下降,加熱塊溫度增高,橫熱封合切袋不正常。
4、發現異常情況時,應立即切斷電源,排除后方可重新使用。
5、冬季生產,當氣溫在0℃以下時,必須要用熱水溶化定量泵及管道內的結冰物,否則將造成連桿折斷,或機器無法啟動。
6、本機適用的單片塑料薄膜厚度應在80微米,并應保證薄膜的抗拉強度、厚薄均勻度、潤滑性,每卷重量應控制在(320mm)18kg以下。(240mm)14kg以下,如果不是使用本機所推薦的單片塑料薄膜造成熱封不良,或破袋率增高,其責任請用戶自負。
六、封口質量檢驗
封口強度經下述實驗,包裝袋封口應完好。
自由落體實驗
總質量
|
下落高度
|
200-400
|
>1.5
|
400-500
|
>1.3
|
總質量
|
加壓負荷(N)
|
200-400
|
>1.5
|
400-500
|
>1.3
|
七、故障與排除方法
1、豎封薄膜接縫重迭不正常:
1)調整料筒左右位置。
2、供液不足或時大時小
1)連桿螺絲松動
2)進液和排液單向閥內有異物。
3)進液管中有空氣或密封不良。
4)調節器滑塊螺母沒有壓緊。
3、料袋時長時短不穩定:
1)夾緊鉗螺絲松動。
2)夾緊鉗夾袋頭橡膠墊磨損或有油污,應用家用洗潔精洗凈。
3)料卷制動臂不能正常前后搖擺。
4)塑料袋超重。
4、橫、豎封沒有溫度或溫度不穩定
1)檢查儀表是否正常工作。
2)熱電偶是否損壞或松動脫落。
3)電熱管是否損壞。
4)電源缺相、線頭松脫。
5、熱封合面不理想、袋子破損率高:
1)更換不粘布或調整不粘布的位置。
2)檢查橡膠墊是否平整、壓損,如損壞則更換之。
3)灌裝量過大,應留有少量空氣。
4)調節到合適的溫度。
6、橫封切袋不正常及袋的抗壓強度不夠:
1)清除橫封加熱塊上的異物。
2)檢查加熱塊上聚四氟乙烯熱板是否松動。
3)更換推板上的橡膠墊。
4)塑料薄膜厚度應在0.08mm左右。
5)調整橫封壓力。
6)檢查橫封加熱塊刀刃有無傷痕。
7、日期打印不清:
1)印字輪和薄膜之間壓力過大或過小。
2)油墨輪和印字輪之間距離太大。
3)更換墨輪。
4)電熱溫度過底。
簡單操作步驟和方法
當用戶詳細閱讀本機說明書后,可能對本級操作方法,特別是對電腦部分的操作,一時難以理解,為了使你早日掌握操作程序,特制定“簡單錯作步驟和方法”一文,供用戶參考。
1、機器使用前請在機械傳動部分加少許潤滑油(一般用30#機油)
2、裝膜筒,使薄膜通過滾筒、成型器、光電夾板,拉到拖膜的橡皮輪上,本紀前后橡皮輪又松開與緊鎖裝置,方便使用。
3、打開電源開關,豎封燙頭和橫封燙頭開始升溫,豎封溫度約150度,橫封溫度約為220度,應視薄膜厚薄而增減。
4、電腦設定各項數據:
A、通電5秒鐘后,顯示屏出現圖1,即長度、盲區、窗口的設定,長度設定是指要求制袋的長度,有色標膜是指兩個色標之間的距離,例如:色標距離為140mm,在長度設定為142-147均可。盲區設定:約為長度的40%。例:長度為140mm,盲區設定約為55-60mm。窗口設定:一般為20-30mm,請注意:盲區+窗口必須小于長度。如果使用無色標膜,長度設定為要求長度的準確數據。例:拖膜長度要求140mm,長度設定應為140mm。盲區窗口數據無效,參數的修改方法其功請看說明書。
B、按 鍵,顯示屏出現圖2,即:速度、極性、設定的設定,速度設定一般為200,如果圖1設定正確,還出現出錯1字樣,說明拖膜速度不夠,適當增加,最高可增加到300。極性設定為1(本機已設定)不得變動,圖中設定字樣是指要求計數的數量。例如:每箱包裝為200袋,設定上輸入200,每完成200袋后,本機即停止工作,如果要求連續生產,請在設定上0000。參數修改的方法請看說明書。
C、光控和程控設定:使用有色標膜的,請按 鍵,顯示屏上出現
光控字樣,如果使用無色標膜的,請重按 鍵,顯示屏出現程控
字樣,即可使用。注意:每完成一項設定,必須按 鍵確定,否則無效。
D、切袋位置的調節:切袋位置調節是指橫封切袋是位置不準確(即切到圖案上),需要調節:上下移動光電感應器的位置,如果移動位置不夠,可調節圖1中的窗口的數據,窗口上的數據修改,還可以達到切袋位置的微調作用,如切袋位置誤差小,移動光電感應器較困難時,可在窗口上增減,調到最佳位置。注意:光電感應器的探頭必須對準色標,否則會出現出錯2、停機。
E、本機電腦控制面板上部分鍵的功能說明:
指轉換圖1、圖2 指拖料一次即停止
指光控、程控選擇 指制一袋后停止
指主機不懂,拖料走動,再按一下拖料停
指本機啟動,連續工作 是指計數清零
指每修改一項數據后,必須按此鍵,否則無效
指停止工作
鍵在緊急情況下使用,因為它停的位置不在高位上,可能出現薄膜灼傷
1、完膜指示功能:是指本機裝有的薄膜一旦用完,立即停機的功能。電器面板上完膜指示燈亮,新膜筒裝上時,必須將后滾筒的完膜壓輪從薄膜隔開,完膜指示燈滅,方可啟動。
2、本機設有色帶打印裝置,改換日期時,把字母頭卸下來。操作方法:將右側兩只頂緊螺絲松開,把字母頭卸下,換上所需日期字母,裝上即可。請注意:打印日期倘被切刀(橫封)切住,請將字母頭往下移動,字母頭往下移動后,同時將兩邊色帶裝置往下移,移動距離和字母頭下移的距離相等。
DIKM開關電源控制器使用說明
一、概述
本控制器可用于模切機或者其他類似的定長控制。采用液晶漢字顯示,可以動態修改運行參數,如運行長度、速度等,直觀、操作方便、效率高。另外通過系統參數設定,可使其顯示值即為實際值。
二、功能
具有光控、程控、拖料三種主要功能可選。
光控
由拖料信號啟動拖料電機設定速度旋轉,直到光電探頭檢測到色標后,再走完窗口距離停止。
程控
由拖料信號啟動拖料電機旋轉,按設定速度運行所設定長度后停止。
拖料
按設定速度,拖料電機一直連續運行、科用于轉料。
三、控制器技術指標
主要技術指標:
1、控制軸數 1軸
2、定長范圍 0-2999.9mm
3、盲區范圍 0-2999.9mm
4、窗口范圍 0-2999.9mm
5、最大計數(總數) 0-999999個
6、每批計數(計數) 0-9999個
7、曲線 5條
8、速度范圍 50-2599mm/s
四、控制器的顯示及按鍵

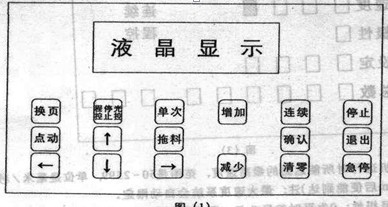

顯示屏是64×128液晶點陣,分四排文字或數字顯示,按鍵共17鍵,基本上是一鍵一功能,有效時有訊響提示。
上電后,顯示全自動液體包裝電腦版,5秒后自動轉換成上次斷電前的顯示內容。5秒內若按任一鍵則立即進入正常狀態。正常狀態為以下兩屏之一(即圖(2)和圖(3))、用“換頁”鍵可以切換。
圖(2)得內容 長度 為待切產品的實際長度,單位是毫米,4位整數加一位小數,范圍(0-2999.9mm)。 盲區 指光測不起作用的距離其范圍同長度一樣(0-2999.9mm) 窗口 指光測有效到拖料停止的距離其范圍同長度一樣(0-2999.9mm) 計數 每完成一次拖料后再切刀則計數值加1,當計數值與設定值相同時,拖料電機便不再運行,同時切刀運行到高位停止。屏右上角狀態顯示“次數到”的字樣,并且訊響提示,此時可按任一鍵停止訊響,若一直不按90秒后停止訊響,在次數到停機后可直接按連續鍵再運行同時計數將自動消零,再以設定值作下次的次數到停,次數到停機后,可以按“停止”鍵將計數值情零。 轉速 是指切刀的運行速度,單位是轉/分,當切刀運行時才顯示,停止則退去。 圖(3)的內容:

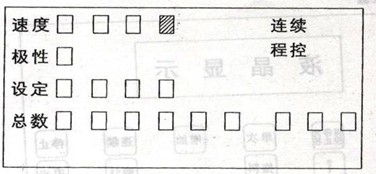

速度 指拖料電機運行時所能達到的最高速度,范圍是50-2599,單位是毫米/秒(一般運行5mm后便能到達)注:最大速度系統會自動限定。 極性 指光測信號極性:0為平時信號為低,到光標時為高,1為平時信號為高,到光標時為低,根據傳感器來定,一般為1。 設定 指一次欲運行的次數 例如一次欲切1000袋或次,便可將設定數改成1000,那么當計數到達1000,機器便會停止,顯示“次數到”字樣,并訊響報警,如果設定值0000,則連續運行,中間不會自動停止,需要手動停止。 總數 指本機器已經完成了多少模切袋或次數,最后一排的右三位為轉速,即每分鐘且的袋或次數,切刀運行時顯示,停止時轉速指隱去。 狀態顯示 屏右邊是顯示機器的工作狀態情況,其中“拖料停”、“光控”、“程控”在第二排顯示;點動、拖料在第三排顯示、具體顯示的字樣由當時機器的運行狀態決定。(用“換頁”鍵切換圖(2)圖(3)時,屏幕顯示的機器工作狀態不變)。 五、控制器操作說明 A、系統參數 系統參數的設定與傳動系統的機械尺寸、傳動比、步進電機的步距角河西分?jǐn)?shù)有關,因此不同的機械系統其系統參數不同。 在模切停同時拖料狀態下,,可以同時按“確認”與“退出”鍵進入另一屏設置狀態,如下圖:

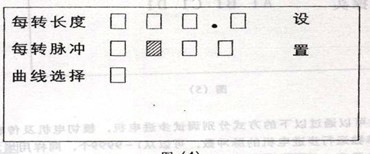

每轉長度 指送料膠輥或輪帶動無聊一轉所能送料長度,一般為膠輥周長、單位為毫米,范圍為20.0-999.9毫米。 每轉脈沖 指送料膠輥或輪旋轉一周所需的膠脈沖數,其值為(360度/步距角)*傳動比(傳動比=電機轉速/膠輥或輪的轉速),例如:步距角為0.9度的兩相混合式步進電機(無減速比)每轉脈沖為360/0.9=400。每轉脈沖=細分?jǐn)?shù)*200。 曲線選擇 本系統設計為S條曲線,顯示為0,1,2,3,4。從0到4曲線是從高速到低速。曲線主要用于送料步進電機起動與停止過程中脈沖需要升降頻率,以適合曲線選擇很重要,一般應在實踐使用中進行選擇,例如:可以先試高速曲線,不行的話在往下調整。 參數修改 每屏的可修改參數上有一位反白的數字 表示,可以用向左 、向上 、向右 、向下 等移位鍵來調整欲修改參數的位置、用“增加”鍵或“減少”鍵來增減數字,當按“增加”或“減少”鍵將該數字加(減)1并閃爍、此時若要完成修改可按“確認”鍵,數字確認、光標停止閃爍。若想取消改動可按“退出”鍵。該數字恢復原數,光標也停止閃爍。若一次想改多位可以用“移位”鍵與“增加”鍵或“減少”鍵來逐為修改(在一屏范圍)最后用“確認”鍵確認。 用移位鍵移動反白欲修改數字的位置,用“確認”鍵確定,用“退出”鍵設定狀態,光標不在閃爍(同時退出設定狀態)。 參數修改完后,可以按“退出”鍵回到剛才設置屏的前面一屏,也可以“換頁”鍵進入調試狀態。 注意:所有參數在修改中(即光標在閃爍時)“換頁”鍵無效且“清零”鍵也無效。 B、調試 調試狀態如圖(5)
每轉長度 指送料膠輥或輪帶動無聊一轉所能送料長度,一般為膠輥周長、單位為毫米,范圍為20.0-999.9毫米。 每轉脈沖 指送料膠輥或輪旋轉一周所需的膠脈沖數,其值為(360度/步距角)*傳動比(傳動比=電機轉速/膠輥或輪的轉速),例如:步距角為0.9度的兩相混合式步進電機(無減速比)每轉脈沖為360/0.9=400。每轉脈沖=細分?jǐn)?shù)*200。 曲線選擇 本系統設計為S條曲線,顯示為0,1,2,3,4。從0到4曲線是從高速到低速。曲線主要用于送料步進電機起動與停止過程中脈沖需要升降頻率,以適合曲線選擇很重要,一般應在實踐使用中進行選擇,例如:可以先試高速曲線,不行的話在往下調整。 參數修改 每屏的可修改參數上有一位反白的數字 表示,可以用向左 、向上 、向右 、向下 等移位鍵來調整欲修改參數的位置、用“增加”鍵或“減少”鍵來增減數字,當按“增加”或“減少”鍵將該數字加(減)1并閃爍、此時若要完成修改可按“確認”鍵,數字確認、光標停止閃爍。若想取消改動可按“退出”鍵。該數字恢復原數,光標也停止閃爍。若一次想改多位可以用“移位”鍵與“增加”鍵或“減少”鍵來逐為修改(在一屏范圍)最后用“確認”鍵確認。 用移位鍵移動反白欲修改數字的位置,用“確認”鍵確定,用“退出”鍵設定狀態,光標不在閃爍(同時退出設定狀態)。 參數修改完后,可以按“退出”鍵回到剛才設置屏的前面一屏,也可以“換頁”鍵進入調試狀態。 注意:所有參數在修改中(即光標在閃爍時)“換頁”鍵無效且“清零”鍵也無效。 B、調試 調試狀態如圖(5)

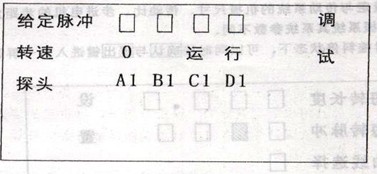

1位 +12V 12V電源正端,用于傳感器供電
2位 光測信號輸入A 光測傳感器信號
3位 +12V 12V電源正端,用于傳感器供電
4位 高位信號輸入C 位置傳感器,低有效
5位 +12V 12V電源正端,用于傳感器供電
6位 低位信號輸入D 位置傳感器,低有效
7位 +12V 12V電源正端,用于傳感器供電
8位 拖料信號輸入B 位置傳感器,低有效
9位 +12V 12V電源正端,用于傳感器供電
10位 備用輸入 備用
11位 拖料鍵 可以外接按鈕,另一端接+12V,等同于面板拖料鍵
12位 GND +12V接地
13位 停止鍵 可以外接按鈕,另一端接+12V,等同于面板停止鍵
14位 連續建 可以外接按鈕,另一端接+12V,等同于面板連續鍵
15位 GND +12V接地
16位 單次鍵 可以外接按鈕,另一端接+12V,等同于面板單次鍵
17位 GND +12V接地
18位 點動建 可以外接按鈕,另一端接+12V,等同于面板點動鍵
19位 GND +12V接地
20位 GND +12V接地
21位 GND +12V接地
22位 GND +12V接地
23位 GND +12V接地
24位 一次完脈沖 電機完成一次送料后,輸出一個脈沖,集電集開關路輸出電流≤50mA
25位 +12V 12V電源正端,用于傳感器供電,電流≤200mA
